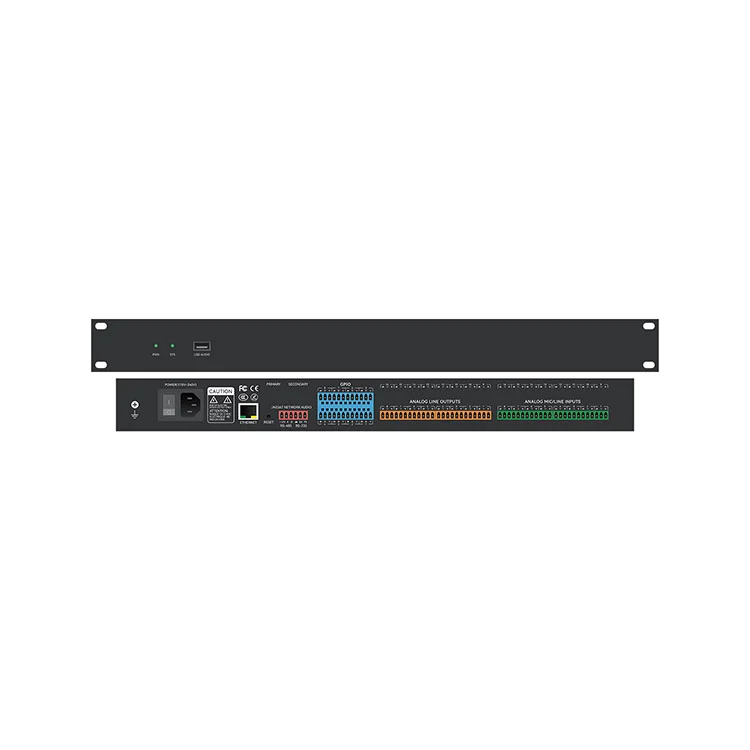

MU-0808 8×8 Digital Audio Matrix

Ang FHBAVTEC MU-0808 8×8 Digital Audio Matrix ay isang enterprise-grade 8×8 Digital Audio Matrix Processor na inengineered para sa kumplikadong pagruruta ng signal, precision mixing, at advanced na dynamic na pagproseso sa mga propesyonal na AV environment. Pinapatakbo ng isang industriya-standard na ADI SHARC 21489 DSP engine na tumatakbo sa 450 MHz SIMD, ang MU‑0808 ay naghahatid ng ultra-low latency na audio execution at malinis na sound fidelity sa mga corporate boardroom, higher education auditorium, government facility, at multi-function na mga event space.

Nakapaloob sa isang compact 1U rack-mount steel chassis, pinagsasama-sama ng MU‑0808 ang mahahalagang audio DSP algorithm—kabilang ang Acoustic Echo Cancellation (AEC), Adaptive Feedback Suppression (AFC), Active Noise Control (ANC), Gain‑Sharing Auto‑Mixing, Parametric/Graphic Route EQ, at Matrix Compression. Sa mga multi‑protocol control interface kabilang ang Ethernet (TCP/IP), RS232, RS485, at mga nako-customize na GPIO logic port, ang MU‑0808 ay nagbibigay ng tuluy-tuloy na kakayahan sa pagsasama para sa mga modernong AV system.

Mga Pangunahing Tampok

• 8 Analog Input at 8 Analog Output:Balanseng Phoenix block terminal connectors na sumusuporta sa mga line/mic signal na may indibidwal na kontrol sa gain.

•Arkitektura ng ADI SHARC 21489 DSP:High-performance 450 MHz SIMD floating-point processor na nangangasiwa ng intensive real-time na audio algorithm.

•Pro‑Audio Resolution:24‑bit / 48 kHz digital sampling rate na naghahatid ng transparent na audio conversion at dynamic na hanay.

• Acoustic Echo Cancellation (AEC):Tinatanggal ng hardware-accelerated na AEC algorithm ang acoustic feedback at far-end voice echoes sa mga malalayong video conference.

• Awtomatikong Feedback Control (AFC):Tinutukoy at pinipigilan ng dynamic na algorithm ng pag-filter ng bingaw ang acoustic feedback (humaling) sa real time.

• Active Noise Control (ANC) at Auto Mixing:Ang pagbabawas ng ingay sa background ay ipinares sa auto-mixing ng gain-sharing para sa pamamahala ng multi-microphone.

• Comprehensive EQ at Dynamics:Multi‑band Parametric EQ (PEQ), Graphic EQ, High‑Pass/Low‑Pass na mga filter, Expander, Compressor, Limiter, at Dynamic Noise Gate.

• Pagruruta ng Matrix at Pagkaantala ng Channel:Arbitrary na pagtatalaga ng signal at paghahalo sa 8×8 cross‑point na may hanggang 1,200 ms adjustable delay bawat channel.

• USB Audio Class Interface:Walang driver na 1‑in/1‑out USB audio interface para sa tuluy-tuloy na pagsasama sa mga soft‑codec platform (Zoom, Microsoft Teams, Webex).

• Nako-configure na Pagsasama ng GPIO:8 programmable General Purpose Input/Output port para sa switch logic, scene recalls, at emergency mute.

• Flexible System Control:Bi‑directional command support sa pamamagitan ng Ethernet, RS232, at RS485 para sa mga third-party na control system at camera tracking automation.

• 1U Rack Enclosure:Karaniwang 19‑inch 1U rack‑mountable na disenyo para sa seamless rack deployment.

DSP Core Processing

Ang MU-0808 8×8 Digital Audio Matrix ay nagbibigay ng intuitive at flexible na DSP matrix architecture na nagbibigay-daan sa mga system integrator na i-customize ang mga signal processing chain ayon sa partikular na venue acoustic requirements:

• AEC (Acoustic Echo Cancellation): Na-optimize ang high-efficiency echo cancellation para sa full-duplex interactive na kumperensya, na pumipigil sa feedback ng far-end na speaker.

• AFC (Adaptive Feedback Suppression): Real-time na pag-detect ng feedback at adaptive notch frequency filtering upang mapanatili ang maximum na nakuha ng system-bago-feedback.

• Auto Mixer (Gain‑Sharing Algorithm): Awtomatikong binabalanse ang nakuha sa maraming aktibong channel ng mikropono upang mapanatili ang steady system gain at speech intelligibility.

• Equalization Suite: Independent multi‑band PEQ, Graphic EQ, High‑Pass, Low‑Pass, at All‑Pass na mga filter para sa tumpak na pag-tune ng speaker at pagwawasto ng kwarto.

• Dynamics Suite: Mga Input/Output Expander, Compressor, Limiter, Dynamic Range Controller, at Noise Gate para sa pamamahala ng headroom.

• Matrix Routing & Alignment: Cross-point assignment na may phase control, gain trim, at digital delay alignment hanggang 1,200 ms bawat output line.

Kontrol at Pagsasama ng System

Ininhinyero para sa mga propesyonal na disenyo ng AV system, ang MU-0808 8×8 Digital Audio Matrix ay nag-aalok ng matatag na koneksyon at mga opsyon sa pamamahala:

• PC Control Software: Ang dedikadong Windows GUI software ay nagbibigay-daan sa real-time na visual na configuration ng DSP chain, routing matrice, EQ response curves, at GPIO mappings sa TCP/IP.

• Centralized Automation: Buksan ang serial protocol sa pamamagitan ng RS232/RS485 para sa pagsasama sa Crestron, AMX, Extron, at iba pang mga control processor.

• Pagsasama ng Pagsubaybay sa Camera: Direktang serial command na output upang ma-trigger ang mga preset ng PTZ camera batay sa aktibong aktibidad ng gate ng mikropono.

• GPIO Logic Control: 8 multi-function na logic port na nako-configure para sa mga pagsasara ng panlabas na contact, mga potentiometer ng pisikal na volume, mga indicator ng LED, o mga override sa emergency ng alarma sa sunog.

Target na Aplikasyon

• Mga Corporate Boardroom at Conference Center: High-definition na speech reinforcement at echo-free na video conferencing.

• Higher Education at Lecture Hall: Multi-microphone auto-mixing, camera tracking trigger, at room matrix distribution.

• Mga Sentro ng Pamahalaan at Command: High-reliability na pagpoproseso ng audio na may mga pisikal na pag-override sa emergency ng GPIO.

• Mga Multi‑Function Auditorium at Event Space: Dynamic na pamamahagi ng tunog at pag-align ng pagkaantala ng zone.

• Mga Commercial AV System: Multi‑zone na background music distribution at paging matrix system.

Teknikal na Pagtutukoy

Mga Madalas Itanong

Q1: Sinusuportahan ba ng FHBAVTEC MU‑0808 ang echo cancellation para sa soft‑codec video conferencing platform tulad ng Zoom o Microsoft Teams?

Sagot: Oo. Nagtatampok ang MU-0808 8×8 Digital Audio Matrix ng dedikadong hardware-based na Acoustic Echo Cancellation (AEC) at isang integrated 1‑in/1‑out USB audio interface. Sa pamamagitan ng pagkonekta sa MU‑0808 sa isang conference room PC sa pamamagitan ng USB, ang processor ay nagbibigay ng naproseso, walang echo-free na mga signal ng mikropono nang direkta sa Zoom, Microsoft Teams, o Webex habang inaalis ang malayong speech echoes at lokal na acoustic na alulong.

Q2: Paano naka-configure ang MU‑0808, at maaari ba itong isama sa mga third-party na AV control system?

Sagot: Ang MU‑0808 ay na-configure gamit ang Windows PC control software sa Ethernet (TCP/IP), na nagbibigay ng visual interface para sa pagruruta ng signal, pag-tune ng EQ, dynamic na pagproseso, at pamamahala sa preset ng eksena. Para sa pagsasama ng third-party, nagtatampok ang unit ng bukas na RS232 at RS485 na mga control protocol, na nagbibigay-daan sa ganap na kontrol sa pamamagitan ng Crestron, Extron, AMX, o PTZ camera tracking controllers.

Q3: Anong mga function ang maaaring italaga sa 8 na maaaring i-configure na GPIO port?

Sagot: Ang 8 GPIO logic port ay maaaring independiyenteng i-program bilang mga digital input o output. Kasama sa mga karaniwang kaso ng paggamit ng integration ang pagkonekta ng mga pisikal na push button para sa mga preset na pag-recall ng eksena, pakikipag-interfacing sa mga indicator ng status ng LED, pag-trigger ng pag-mute ng emergency system sa pamamagitan ng pagsasara ng contact sa alarma sa sunog, o pagkonekta ng mga analog na potentiometer para sa control volume ng zone na naka-mount sa dingding.

Q4: Nagbibigay ba ang MU‑0808 ng phantom power para sa mga condenser microphone, at paano inaayos ang gain?

Sagot: Oo. Ang lahat ng 8 analog input ay nagtatampok ng indibidwal na switchable +48V phantom power na na-configure sa pamamagitan ng control software, ginagawa itong ganap na tugma sa propesyonal na condenser at boundary microphone. Ang input ng preamp gain ay adjustable mula 0 hanggang +48 dBu sa software para ma-accommodate ang iba't ibang microphone at line-level na source.
